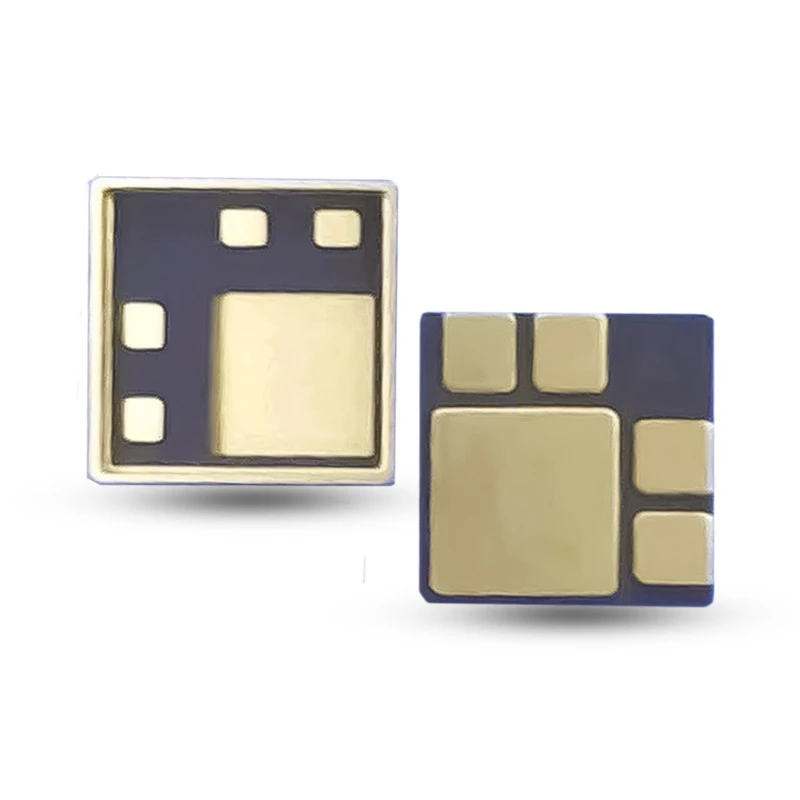

製品説明
当社が提供する SMD シェルの主な利点は、熱伝導効率と電流容量に反映されています。放熱ベースの材料構成を最適化することで、高負荷時のパワー部品の温度上昇圧力を軽減します。シェルのメタライズ層は品質が安定しており、良好な導電性と低抵抗特性を備え、環境老化に対する優れた耐性を備えています。選択可能な標準仕様を豊富に取り揃えており、特殊な用途シナリオに合わせた専門的な技術マッチングも行うことができ、適応性の高い材料ソリューションを提供し、包装生産ラインの安定化に貢献します。
特徴
- 優れた放熱性能
- 環境劣化に対する強い耐性と長寿命
- 優れた電磁適合性 (EMC)
- 高電流容量をサポート-
- 長期にわたる強力なサービス安定性-
- 優れた電気性能
- 優れた耐食性
- 高い耐衝撃性
- 低い熱膨張係数 (CTE)
- 高い耐湿性
主要型式表(mm)

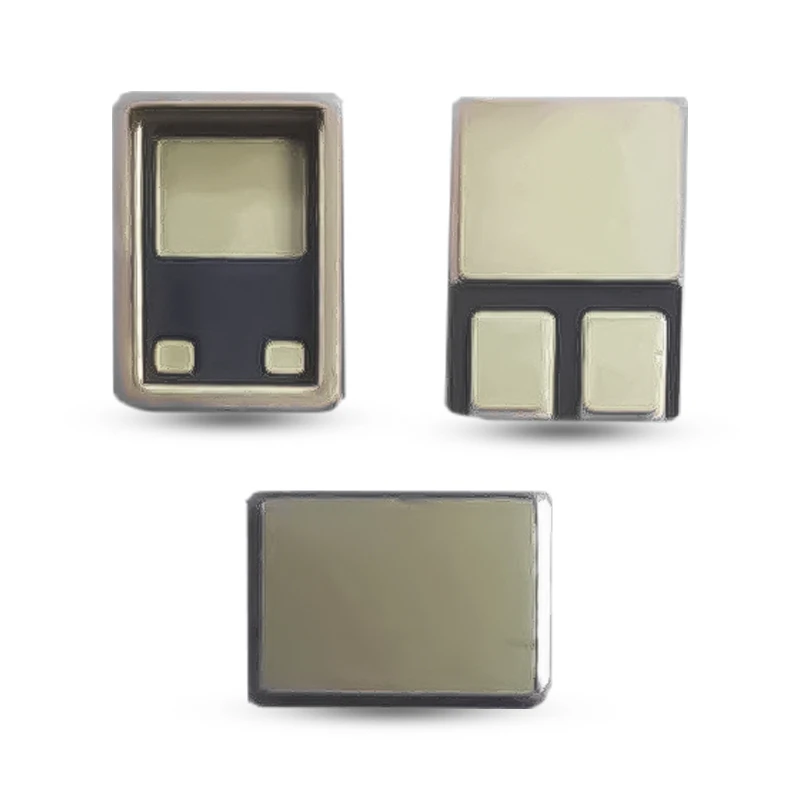

SMD パッケージは、CuW、MoCu、または OFC のヒートシンク オプションを備えたアルミナまたは AlN 基板を特徴としています。当社は、図面や物理サンプルからの正確な材料相互参照と技術変換による本格的なカスタマイズを提供し、多様で特殊なコンポーネントの要件に正確に適合します。-
セラミックの専門知識
Tessvida はトータル キット ソリューション (TKS) のスペシャリストであり、半導体とエレクトロニクス、医療機器、FPD/LED、機械、石油化学、自動車と輸送、エネルギーと電力、食品と農業などの主要産業にサービスを提供しています。成熟したサプライ チェーンと高度なプロセス(静水圧プレス、ゲル キャスティング、乾式プレス)により、当社は材料の準備、成形、焼結から精密機械加工、後処理に至るまでのエンドツーエンドの機能を提供しています。--
高純度セラミックスに関する深い専門知識と強力なリソース統合に裏打ちされた当社の柔軟なカスタム サービスは、材料の選択から完成品の納品まで、お客様のニーズに正確に対応します。{0}
セラミックスの製造工程

粉末の調製
原料粉末調製、噴霧造粒(混合、機械的ボールミル粉砕、噴霧乾燥)
01

粉末成形
静水圧プレス、乾式プレス、射出成形、ゲル成形、注型、ホットプレス
02

高温焼結-
常圧焼結、真空焼結、雰囲気制御焼結
03

精密加工
切断、旋削、研削、フライス加工、成形、穴あけ
04

表面処理
洗浄、アーク溶解、プラズマ溶射、静電溶射、蒸着、超クリーン洗浄、陽極酸化処理、金属化複合材-
05
セラミック精密加工ワークフロー
-

材料の準備
-

材料成形
-

焼結
-

微細加工
-

検査
-

精密洗浄
-

真空包装
