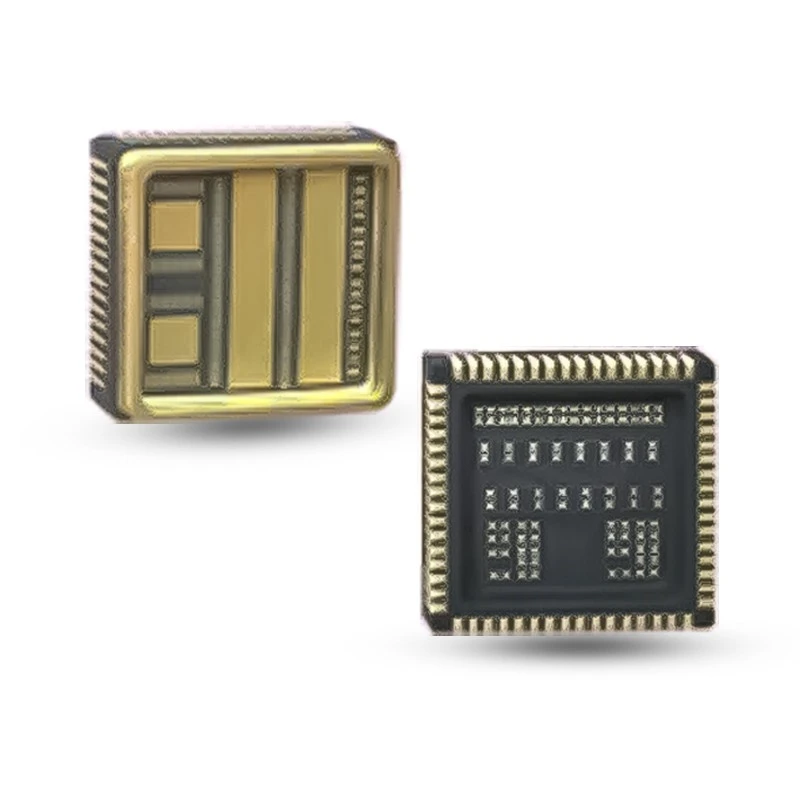

セラミックリードレスチップキャリア (CLCC)

最小限の信号経路を実現するリードレス表面実装設計。-スペースに制約があり、RF-に敏感なセンサーアプリケーション向けに特別に設計されています。

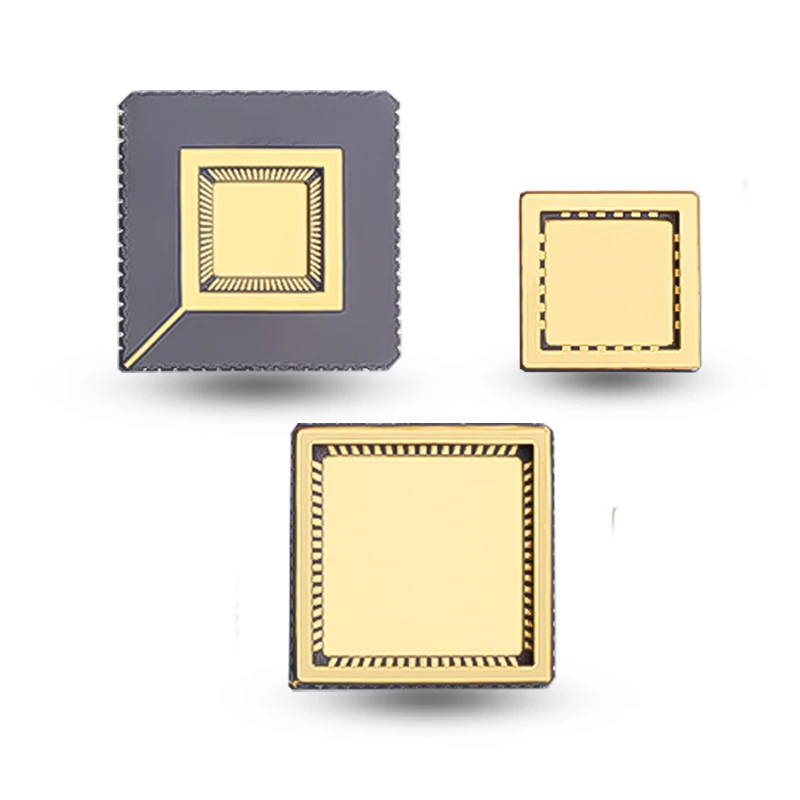

セラミックリードレスチップキャリア (CLCC) は、精密半導体における効率的なパッケージングソリューションです。従来の金属リードとは異なり、エンクロージャ周囲の金属化パッドを介してコンポーネントを接続するため、サイズと重量の面で大きな利点が得られます。このため、高いスペース効率と高密度のアセンブリが必要なアプリケーションに最適です。
CLCC セラミックパッケージは、デュアル-サイドまたはクアッド-サイドの 2 つのリード構成で利用可能で、標準ピンピッチは 1.27 mm と 1.00 mm です。実際のアプリケーションでは、CLCC は高性能論理処理装置と特殊回路モジュールを効果的にサポートしており、電子部品の長期安定動作を保証するための好ましいパッケージングソリューションとなっています。-

利用可能な材料: アルミナ、窒化アルミニウム、ガラス-複合材料、超硬合金、タングステン-マンガンまたはモリブデン-マンガン厚膜-膜メタライゼーション。
アプリケーション: 半導体およびエレクトロニクス、医療機器、エネルギーおよび電力、機器および機械

お問い合わせを送る

製品説明

セラミックリードレスチップキャリア (CLCC) は、信号干渉を最小限に抑え、伝送速度を向上させる低寄生効果設計により、業界で高い評価を得ています。さらに、セラミック材料自体が効率的な熱伝導経路を提供し、内部熱を迅速に放散して、高負荷時の高精度半導体の信頼性を確保します。当社の厚膜メタライゼーションプロセスは、エンクロージャに優れた環境適応性をさらに与えます。-

特徴

低い寄生効果
優れた熱伝導経路
高い機械的衝撃耐性
長期的な環境安定性-
高密度 PCB 配線との互換性-
高硬度

優れた断熱性能
低い抵抗率
優れた耐食性
高い耐湿性
強力な電磁干渉 (EMI) 耐性

主要型式表(mm)

CLCC パッケージには、アルミナ、窒化アルミニウム、コバールなどの材料オプションがあり、精密な厚膜メタライゼーションと組み合わせられています。{0}}標準の 1.27mm および 1.00mm ピッチを超えて、お客様の電子工学要件に基づいて、全体の寸法、パッドレイアウト、内部キャビティのカスタマイズされたソリューションを提供します。

製品型式	セラミック本体サイズ	リードピッチ	シールエリア	ダイアタッチエリア	総厚さ
C04D2-01	4.40×7.00	-	6.50×4.20	2.50×3.00	2.40

技術支援

お客様のご要望に基づいたカスタマイズ製品。
顧客と協力して製品設計を改善し、パフォーマンスを向上させ、コストを削減します。
製品アプリケーションの追跡およびフォローアップサービス。-

セラミックの専門知識

Tessvida はトータルキットソリューション (TKS) のスペシャリストであり、半導体とエレクトロニクス、医療機器、FPD/LED、機械、石油化学、自動車と輸送、エネルギーと電力、食品と農業などの主要産業にサービスを提供しています。成熟したサプライチェーンと高度なプロセス（静水圧プレス、ゲルキャスティング、乾式プレス）により、当社は材料の準備、成形、焼結から精密機械加工、後処理に至るまでのエンドツーエンドの機能を提供しています。--

高純度セラミックスに関する深い専門知識と強力なリソース統合に裏打ちされた当社の柔軟なカスタムサービスは、材料の選択から完成品の納品まで、お客様のニーズに正確に対応します。{0}
