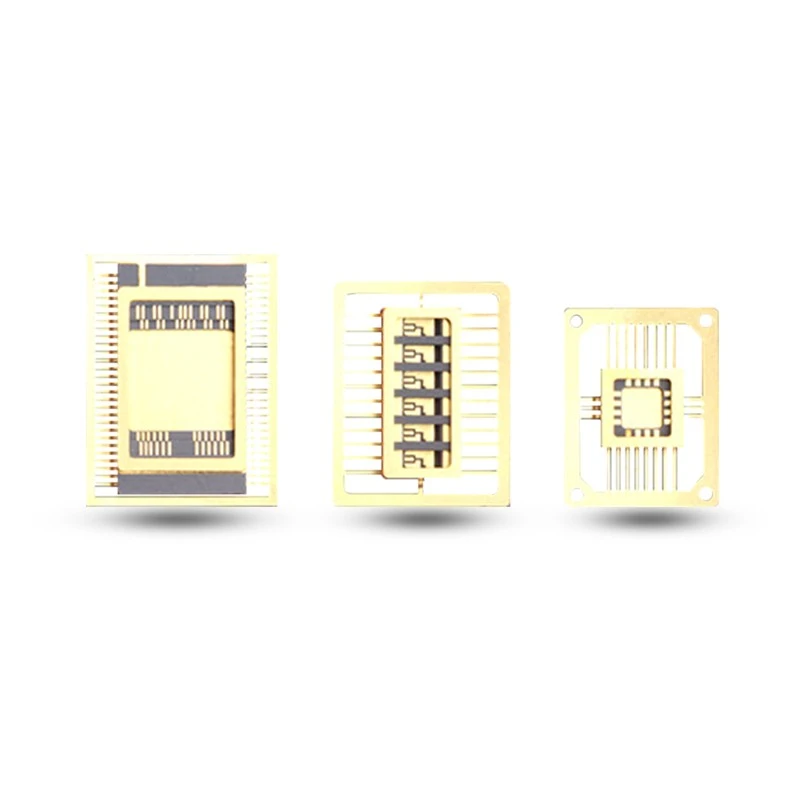

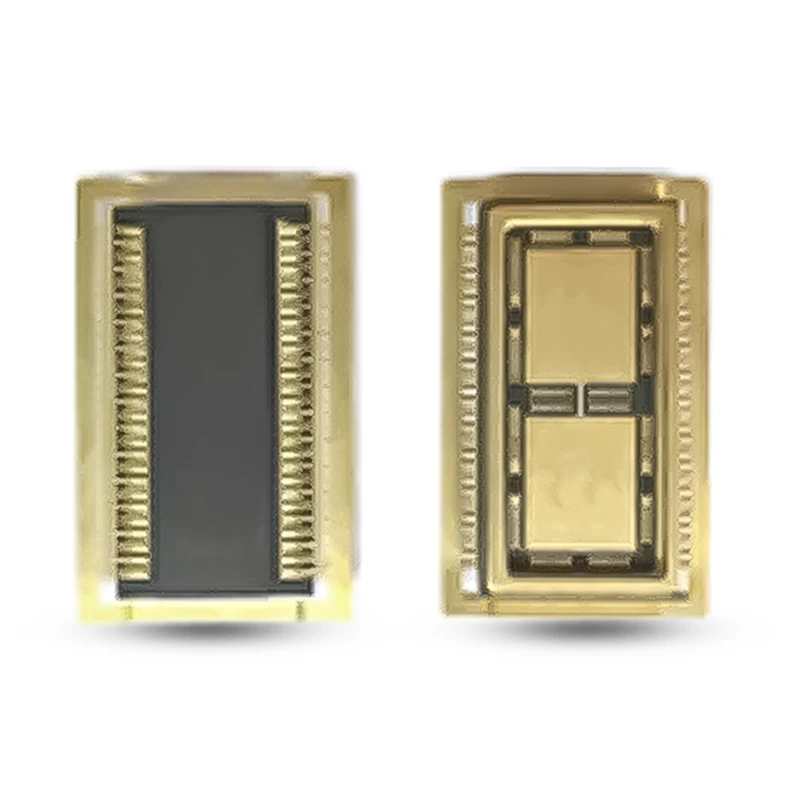

セラミックスモールアウトラインパッケージ (CSOP)

スペースに制約のある PCB 設計向けに、堅牢なセラミック保護を備えた小型化された設置面積。{0}}

セラミックスモールアウトラインパッケージ（CSOP）は、ウィング型リード設計（翼のように曲がったリード）を特徴とする小型実装ソリューションです。このデザインは、パッケージと回路基板の間の圧力を緩衝するバネのように機能し、環境変化によって引き起こされる可能性のある緩みや損傷のリスクを効果的に軽減します。このパッケージはコンパクト、省スペースで、優れたシール性能を誇り、湿気の多い環境での使用に適しています。-この製品の標準リードピッチは 1.27mm ですが、よりコンパクトなデバイススペース要件に合わせて、より狭いピッチ 1.00mm、0.80mm、さらには 0.65mm のカスタマイズされたソリューションも提供できます。

利用可能な材料: アルミナ、窒化アルミニウム、高温焼成セラミック-、タングステン-マンガン、またはモリブデン-マンガンのメタライゼーション層。
アプリケーション: 半導体およびエレクトロニクス、医療機器、エネルギーおよび電力、機器および機械

お問い合わせを送る

製品説明

振動や熱サイクルによる亀裂のリスクを軽減するために、CSOP のガルウィングリード設計は熱応力を効果的に緩衝し、優れた耐衝撃性を実現します。{0}優れた放熱性、絶縁性、EMIシールドと組み合わせることで、信号伝送の純度と安定性を保証します。

特徴

優れた熱応力緩衝能力
長期にわたる強力な環境安定性-
優れた高周波ノイズ抑制-
信頼性の高いテストと再作業をサポート-
優れた耐振動性と耐衝撃性
長寿命

高い電気絶縁性能
低抵抗率
優れた耐食性
高い耐湿性
高い電磁妨害 (EMI) 耐性
低い熱膨張係数 (CTE)

主要型式表(mm)

CSOP パッケージでは、実績のある厚膜メタライゼーションを備えたアルミナ、AlN、HTCC 基板を提供します。{0}}標準の 1.27 mm ピッチに加えて、1.00 mm、0.80 mm、0.65 mm などのさまざまな微細ピッチオプションも提供しています。-

製品型式	セラミック本体サイズ	リードピッチ	シールエリア	ダイアタッチエリア	総厚さ
CSOP04-02	5.40×3.60×1.50	1.27	3.50×3.60	1.50×1.60	1.7

セラミックの専門知識

Tessvida はトータルキットソリューション (TKS) のスペシャリストであり、半導体とエレクトロニクス、医療機器、FPD/LED、機械、石油化学、自動車と輸送、エネルギーと電力、食品と農業などの主要産業にサービスを提供しています。成熟したサプライチェーンと高度なプロセス（静水圧プレス、ゲルキャスティング、乾式プレス）により、当社は材料の準備、成形、焼結から精密機械加工、後処理に至るまでのエンドツーエンドの機能を提供しています。--

高純度セラミックスに関する深い専門知識と強力なリソース統合に裏打ちされた当社の柔軟なカスタムサービスは、材料の選択から完成品の納品まで、お客様のニーズに正確に対応します。{0}
