はんだ柱

高密度実装向けに特別に設計されており、優れた熱伝導性および電気伝導性と応力緩和性能を兼ね備えており、大型デバイスの安定した相互接続を保証します。{{2}

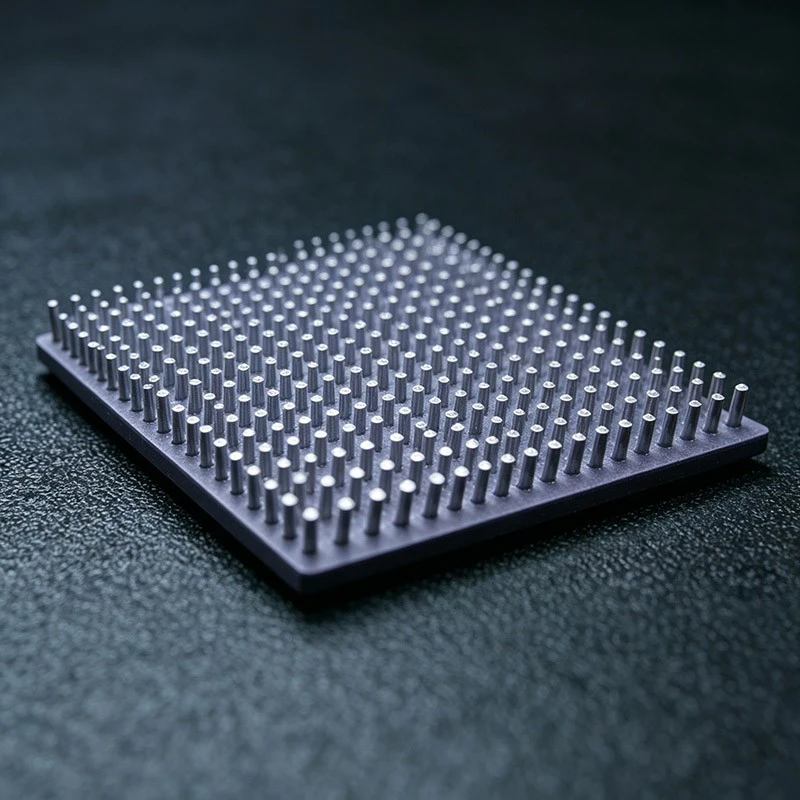

はんだ柱は、ハイエンドのチップやデバイスのパッケージングで使用される円筒形の相互接続材料であり、主にセラミック カラム グリッド アレイ (CCGA) などの高密度パッケージング アーキテクチャで使用されます。{0}{1}これらは、円筒状の構成を通じて電気的接続を確立し、チップと基板の間に機械的サポートを提供します。従来のはんだボールと比較して、はんだ柱は微小変形によって熱応力を効果的に吸収し、セラミック基板と PCB 間の熱膨張係数の不一致を緩和します。これにより、極端な温度サイクル条件下での大規模で信頼性の高いデバイスの耐用年数と安定性が向上します。--
お問い合わせを送る

製品説明

製品説明

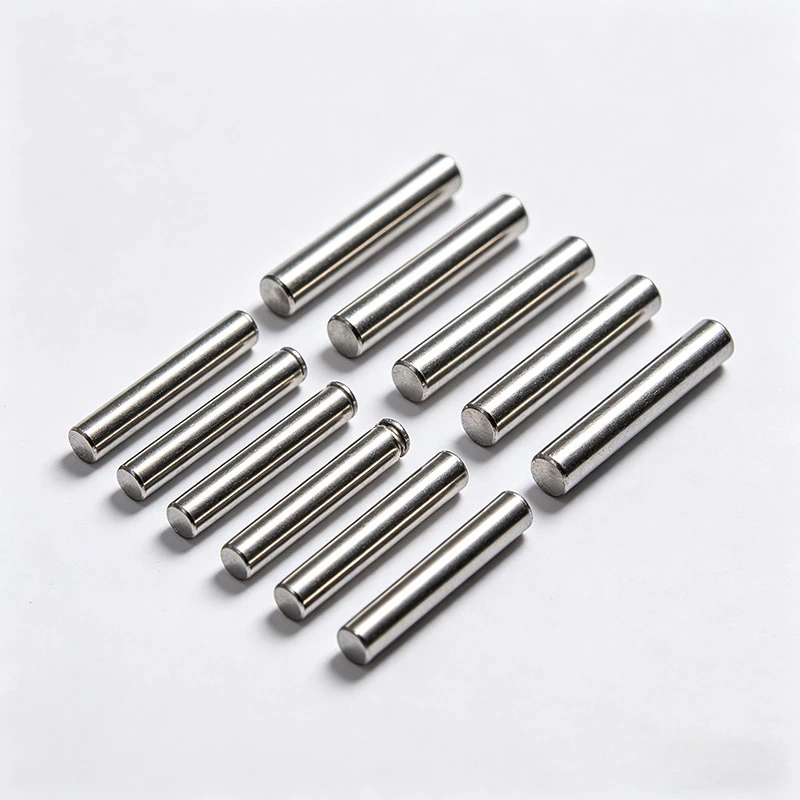

はんだ柱は、高純度の金属または合金から精密成形プロセスを通じて製造されており、高精度の円筒構造を形成します。{{1}これは、高出力、大型、-高出力、大型、信頼性の高いパッケージング用途において、従来のはんだボールの代替として機能します。優れた電気伝導性と熱伝導性、熱疲労耐性、機械的強度を備えたこの製品は、複雑な動作条件下でも長期にわたる安定した性能を保証します。-これは、通信機器、集積回路、ハイエンド コンポーネント、自動車エレクトロニクス、産業用制御システムなどの分野における高密度実装の相互接続に広く使用されています。-





パフォーマンスの特徴

  • ストレスバッファ
  • 確実な接続
  • 電気と熱の伝導率
  • 高精度
  • 高い適応性
  • 優れた安定性
  • カスタマイズ可能で柔軟



仕様と型式



特定のモデルパラメータ、カスタマイズされたソリューション、サンプル、または見積もりについては、当社のカスタマーサービスにお問い合わせください。当社は、お客様のパッケージング要件に合わせてカスタマイズされたはんだペースト材料ソリューションを提供します。



分類次元製品タイプコア機能とアプリケーション シナリオ
基板材質銅柱・銅合金はんだ柱優れた費用対効果と優れた電気/熱伝導性を備えており、主流の CCGA パッケージングと互換性があります。{0}
はんだ合金はんだ柱優れた溶接性を示し、中低温の包装プロセスに適しています。{0}}
アプリケーションのパッケージ化CCGAはんだ柱大型の-サイズのセラミックピラーグリッドアレイパッケージで、従来のCBGAはんだボールを置き換えます。
パワーデバイスのはんだ柱大電流、高放熱、高信頼性を備えたデバイスの相互接続。
構成固体はんだ柱高い強度と安定したサポートにより、高出力デバイスに適しています。{0}}
複合構造はんだ柱導電率、緩衝作用、放熱のバランスを考慮し、ハイエンドのパッケージング向けに設計されています。{0}}





製品の利点



  • 応力緩和: 円筒構造により熱応力が緩衝され、パッケージング破損のリスクが軽減されます。
  • 大型サイズの互換性: 大型コンポーネントやセラミック パッケージに適しています。
  • 安定性と信頼性: 高温や熱変動に対する耐性があり、デバイスの長期的な信頼性が向上します。-
  • プロセス-に優しい: 自動組み立てをサポートし、バッチ包装生産ラインと互換性があります。
  • 高効率の相互接続: 電気伝導性、熱伝導性、構造サポートなどの複数の機能を組み合わせます。
  • 高度なカスタマイズ性: 直径、高さ、材質、配列はすべてカスタマイズ可能です。





応用



  • CCGA セラミック カラム グリッド アレイ パッケージング。
  • 大規模集積回路とハイエンド チップ パッケージング。-
  • 通信機器、高速信号プロセッサ。-
  • -自動車エレクトロニクスおよび産業用制御システム用の高信頼性コンポーネント。
  • 高電力デバイス、高周波デバイス、-放熱要件が厳しいパッケージ。-
  • ハイエンド センサー、高精度電子パッケージング。-
